新一代TOF型光電距離傳感器 ---高精度背景抑制型
與依靠光量反饋檢測物體的傳統光電開關比較，使用TOF技術的DOB-FG30SH的光電傳感器有如下優點：
1：定位更精準
2：減少物體表面顏色、弧度、環境等引起的干擾影響
3：最高可達 1000 Hz 的開關頻率
4：可穩定檢測透明物體。
5：不受太陽光影響，可戶外使用。
6：實現更遠的檢測距離（漫反射*遠可達4 m?。?/span>

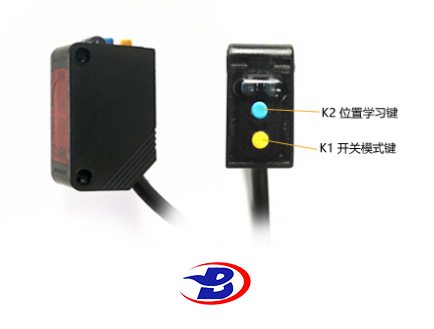

7：便捷易用的操作方式，使得普通型號仍能快速進行兩個開關點的設置
|
|
■ 1m/2m/4mTOF檢測距離按鍵示教 ■ TOF紅外激光光源產品 ■ 2m出線和M8連接器方式可選 產品說明: 高性能小方型光電傳感器，標準安裝孔徑25.4mm，可提供1m/2m/4m測距檢測模式，TOF激光光源檢測， 適用于物流、光伏、鋰電、包裝機械等應用。 |
|
項目 |
型號 |
Type |
2點示教型 |
|
|
NPN |
DOB-FG30N-SH |
|||
|
PNP |
DOB-FG30P-SH |
|||
|
RS485 |
DOB-FG30SH |
|||
|
檢測距離范圍 |
50～2000，50～4000設定距離 (白紙、黑紙200×200mm) |
|||
|
光點直徑 (參考值) |
4*2cm（1m）;12*6cm(2.5m)；14*7cm(4m) |
|||
|
反射率特性 (白黑誤差) |
設定距離的5%以下 (設定距離2000mm) |
|||
|
光源 (發光波長) |
紅外激光 (940nm) Class1 (IEC/EN60825-1：2014) |
|||
|
電源電壓 |
DC10～36V (含Ripple (p-p) 10%) Class2 |
|||
|
消耗電流 |
20mA以下 |
|||
|
輸出負載 |
負荷電源電壓DC26.4V以下 Class2、負荷電流100mA以下 (殘留電壓 負荷電流10mA以內：1V以下、負荷電流10～100mA以內：2V以下) Open連接器輸出型 (NPN/PNP輸出 因型號而異) |
|||
|
保護回路 |
電源逆接保護、輸出短路保護、輸出逆接保護 |
|||
|
頻率 |
500hz |
|||
|
距離設定 |
示教方式 |
|||
|
使用環境照度 |
受光面照度 |
太陽光：10,000lx以下 |
||
|
環境溫度范圍 |
動作時：-20～﹢55℃、保存時：-40～﹢70℃ (無結冰、無結露) |
|||
|
環境濕度范圍 |
動作時：35～85%RH、保存時：35～95%RH (無結露) |
|||
|
絕緣抵抗 |
20MΩ以上 (DC500V兆歐表) |
|||
|
耐電壓 |
AC1000V 50/60Hz 1min |
|||
|
振動 (耐久) |
10～55Hz 復振幅1.5mm X、 Y、 Z各方向2h |
|||
|
沖擊 (耐久) |
500m/s2 X、 Y、 Z各方向3回 |
|||
|
保護構造 |
P65 (IEC60529) |
|||
|
指示燈 |
動作指示 (紅色)、穩定/通信指示 (綠色) |
|||
|
連接方式 |
導線引出型 (標準導線長2m)、 M8連接器中繼型 (標準導線長0.3m)、 M12smart click連接器中繼型 (標準導線長0.3m) |
|||
|
質量 (包裝狀態/僅本體) |
導線引出式 |
樹脂殼體型：約120g/約65g |
||
|
材質 |
外殼 |
ABS |
||
|
鏡頭部 |
PMMA |
|||
|
顯示部 |
PET |
|||
|
付屬品 |
使用說明書 (中文/英文)、 compliance sheet，注. 安裝配件為單賣品 |
|||

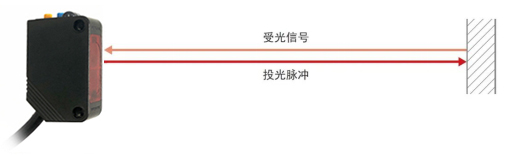

(1)傳感器內部光源發送器發射脈沖激光光束
(2)測量 脈沖激光光束到達被測物體表面再反射回傳感器接收芯片 的時間差，
(3)利用測得的時間差與光速的求出被測物距離（被測物距離=時間差*光速/2）
(4)通過這個距離信息，光電開關便可判斷物體是否存在在設定的范圍內
·任意工件都可穩定檢測的TOF方式
TOF是“Time of Flight”的簡稱。將投光出去的光通過工件反射，到受光為止的時間差換算成
距離進行感應的方式。

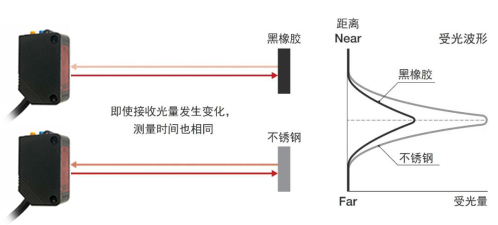

TOF方式是根據時間差來測量距離的，所以不受工件顏色、材質的影響。因此、更換工件時無需
任何調整便可穩定感應。
即使是較少的受光量也可以感應，所以即使使用黑橡膠等低反射工件，仍可實現長距離檢測。
開關量型工作模式詳解

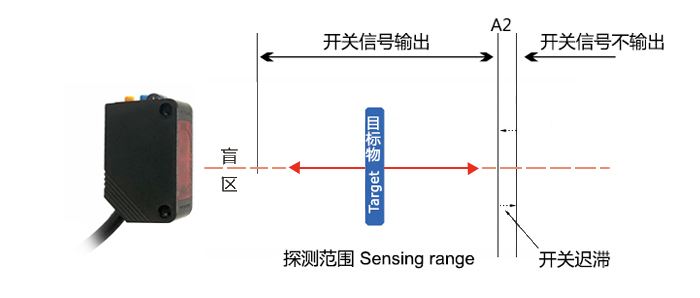

開關模式
開關反向模式

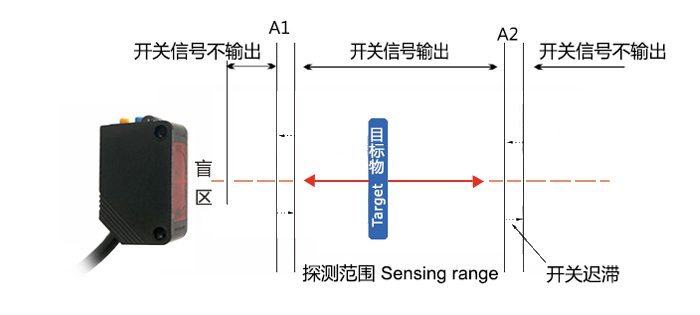

區間模式

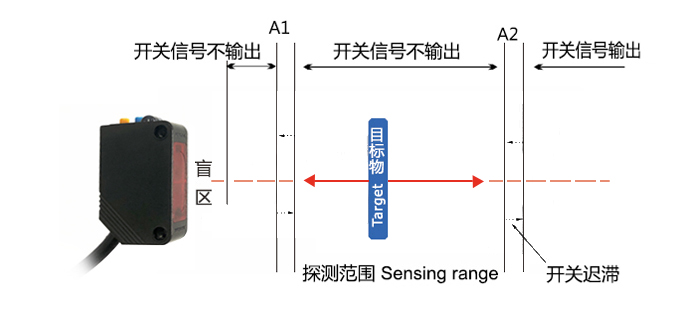

區間反向模式

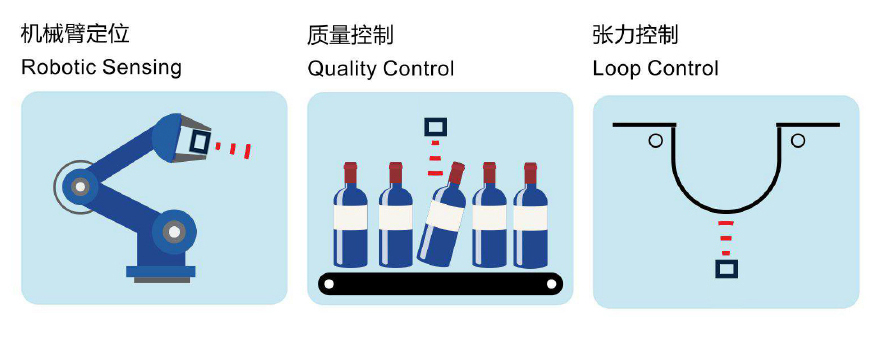

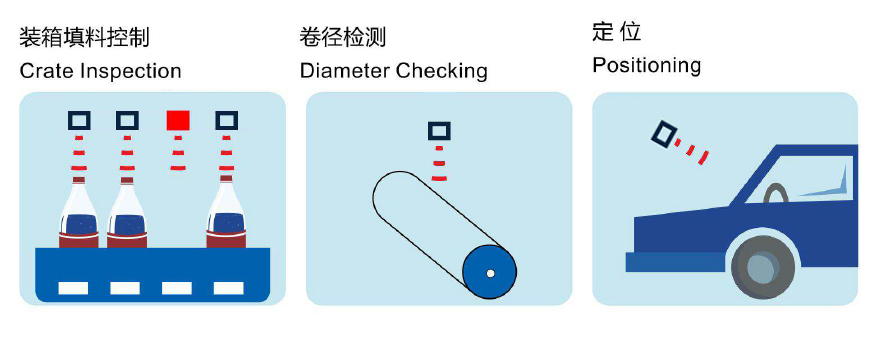

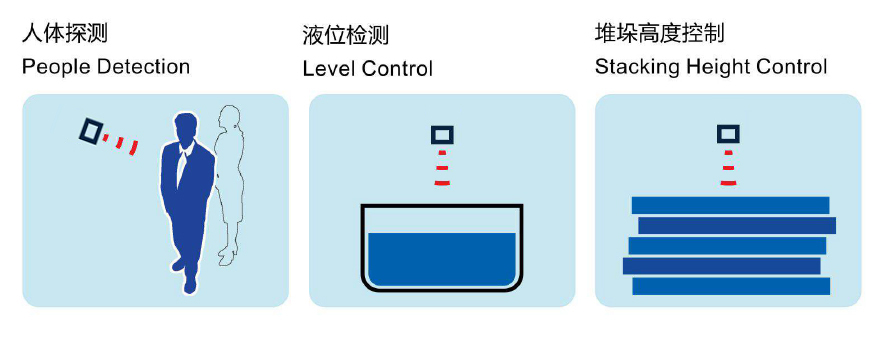

TOF光電傳感器在非接觸定位和距離測量的應用中表現出優異的性能。
不受顏色和形狀的影響，不受被測目標材質的限制，在工控自動化場景中得到廣泛的應用。
下面列舉了一些行業中的典型應用。
