無線地址碼拉繩開關配置說明
由于管帶沿線跑偏電源線、信號線使用年限長，頻繁出現老化斷裂、 信號不通等故障，且這類故障上位機根本無法察覺，進而導致管帶無法開機或應停機的時候不能停機，造成極大地設備及安全隱患， 只有進行專項電纜排查或月度拉繩開關驗證時才能發現，進一步增加設備運行的安全 風險，其次線纜和施工成本高。

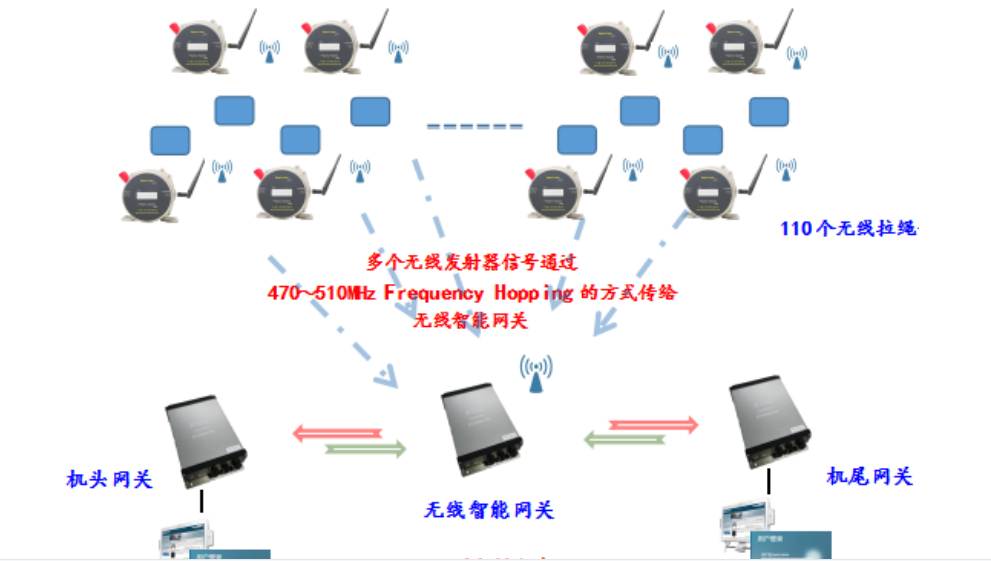

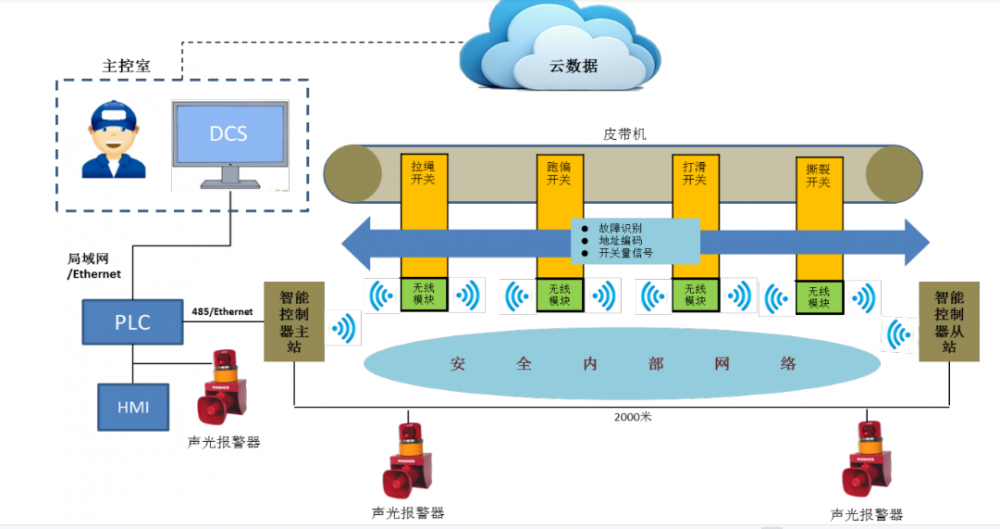

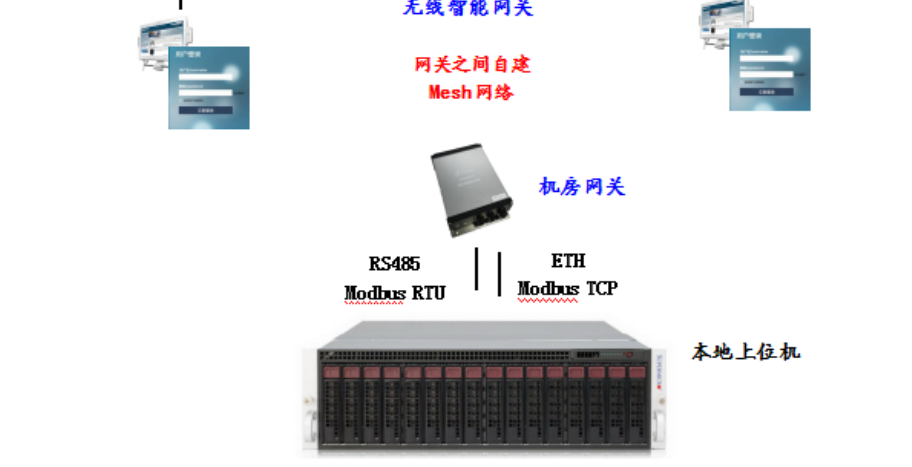

技術概述 – 系統架構

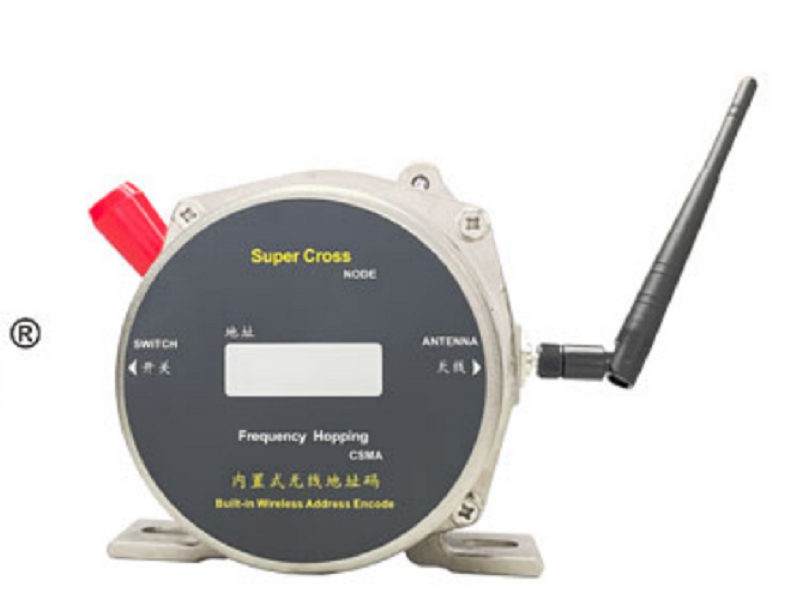

1 產品清單

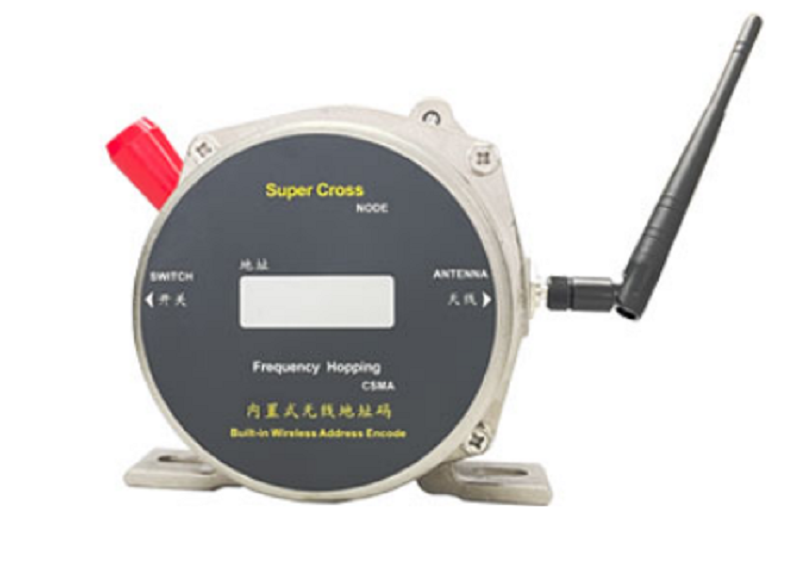

無線拉繩開關*1 棒狀天線*1
2 技術參數
|
型 號 |
PP47SUPCSZK-7S（無線拉繩） |
|
|
協議標準 |
LoRa 私網協議 |
|
|
頻率范圍 |
470～510MHz FHSS |
|
|
最大鏈路預算 |
162dB |
|
|
最大輸出功率 |
20dBm |
|
|
極化方式 |
單極化；垂直極化 |
|
|
靈敏度 |
傳輸速率 |
接收靈敏度(dBm) |
|
2400bps |
-126dBm |
|
|
800bps |
-130dBm |
|
|
300bps |
-140dBm |
|
|
建議傳輸距離 |
20-1000M |
|
|
管 理 |
||
|
管理方式 |
支持中/英文管理、配置免重啟； |
|
|
復位 |
硬件 |
支持 |
|
軟件 |
支持 |
|
|
功 能 |
||
|
工作模式 |
P2P-S、M2P等 |
|
|
輸入配置 |
支持4路IO( 觸點） 支持RS485（選配） 支持無線配置參數 |
|
|
顯示屏及感應按鍵 |
顯示屏（LED）防水型無 |
|
|
感應按鈕（選配）防水型無 |
||
|
顯示屏顯示 |
電量狀態，連接狀態，信號強弱，指令狀態，設備類型 |
|
|
實時數據狀態顯示 |
支持各路IO口狀態實時顯示 |
|
|
接 口 |
|||
|
接插口 |
接插口數量 |
1 |
|
|
接插口屬性 |
M16不銹鋼防水開關 |
||
|
天線 |
天線接口 |
SMA |
|
|
天線增益 |
3dBi |
||
|
天線角度 |
垂直極化 全向天線 |
||
|
供 電 |
|||
|

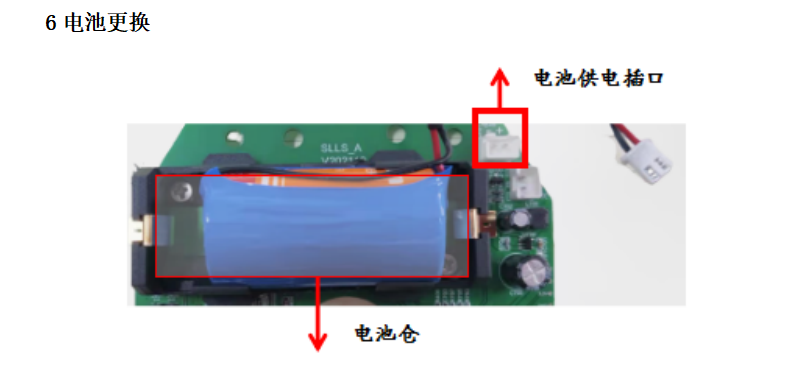

供電方式 |
鋰亞電池 |
DC3.6v 6.5Ah |
|
|

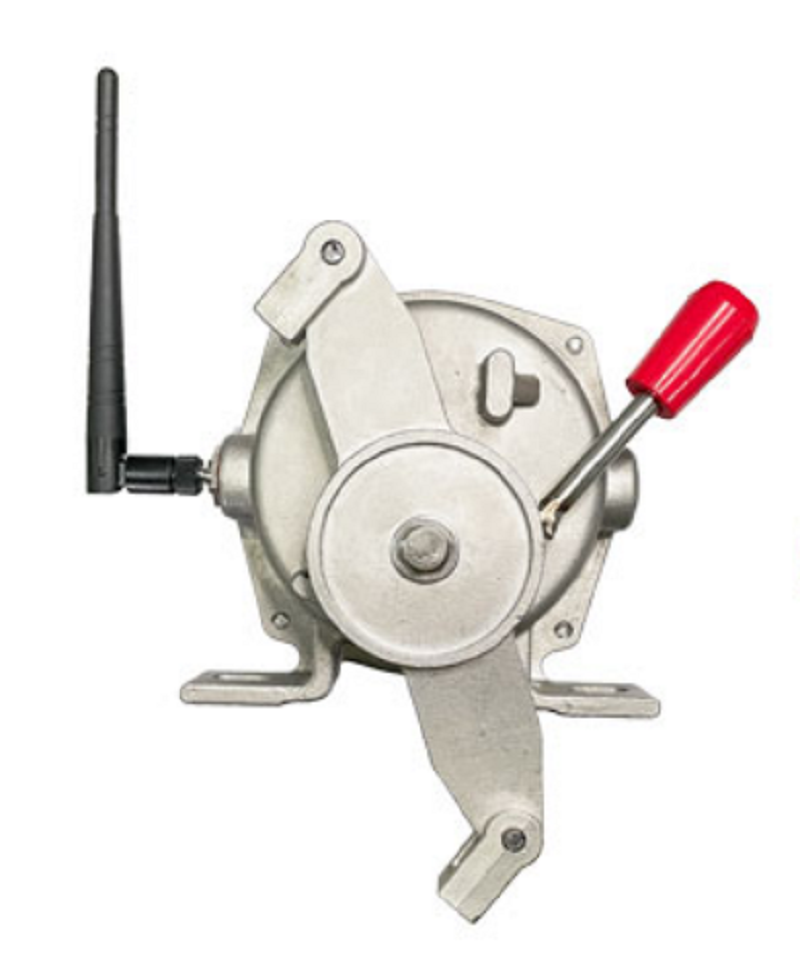

機械參數 |
|||
|
角度 |
動作角度 |
30° |
|
|
極限角度 |
60° |
||
|
動作力 |
10kg |
||
|
觸點 |
常開數量 |
2路（默認） |
|
|
常閉數量 |
2路（選配） |
||
|
復位 |
自動 |
1級報警 |
|
|
手動 |
2級報警 |
||
|
微動開關 |
歐姆龍 |
||
|
使用次數 |
10^6 |
||
|
外殼材質 |
鑄鋁（默認） 不銹鋼（選配） |
||
|
重量 |
3kg/3.5kg |
||
|
工作環境及特征 |
|||
|
工作溫度 |
-20～60℃ |
||
|
儲存溫度 |
-20～60℃ |
||
|
濕度（非凝結） |
≤95％（非凝結） |
||
|
信號輸入 |
4路IO（觸點）RS485 |
||
|

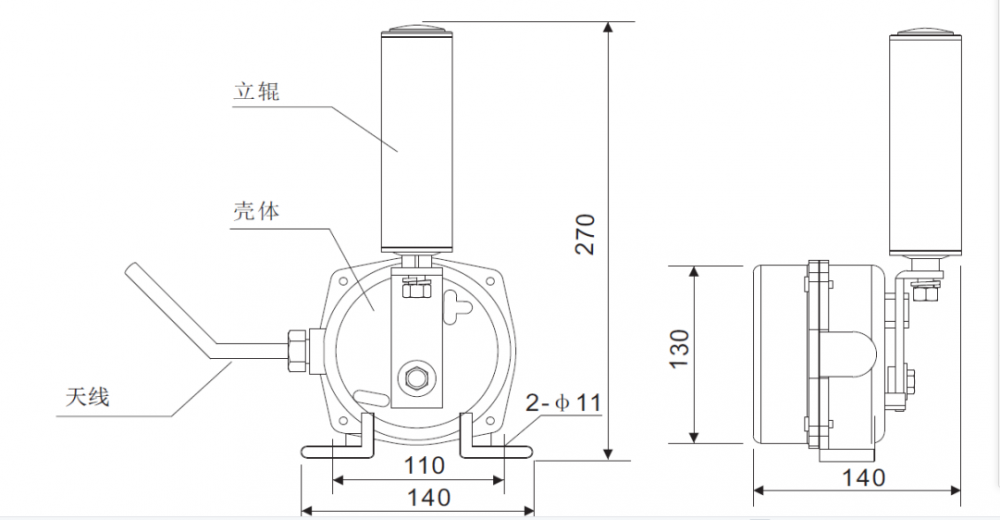

尺寸 |
L*W*H(mm) |
220*200*130 |
|
|
工作電流 |
滿負荷工作電流 |
< 0.5mA @3.6V |
|
|
正常狀態工作電流 |
< 0.15mA @3.6V |
||
|
空閑狀態工作電流 |
<0.05mA @3.6V |
||
?
