南京德寶GSH1500礦用本安型轉速傳感器
產品型號： GSH1500/SH
所屬分類：轉速傳感器
詳情介紹
南京德寶GSH1500/SH礦用本安型轉速傳感器
一、主要用途
南京德寶GSH1500/SH礦用本安型轉速傳感器（以下簡稱轉速傳感器）為非接觸型傳感器，能測量各種帶齒輪圓盤的軸、葉輪、齒輪的轉速，具有測量低轉速、轉換精度及可靠性高、體積小、安裝方便等優點，對各種動力設備的轉速進行測量和控制，可遠距離傳送供其它二次儀表、計算機自動測量和控制。
二、使用環境條件
轉速傳感器在下列條件下應能可靠工作：
a、環境溫度一10~+40℃；
b、平均相對濕度不大于95070（+25℃時）；
c、大氣壓力：80～106KPa；
d、無顯著振動和沖擊的場合；
e、在無嚴重淋水、積水、破壞絕緣的腐蝕性氣體場合；
f、在煤礦井下有瓦斯煤塵爆炸性混合物的環境工作。
三、防爆型式
防爆型式：礦用本質安全型
防爆標志：Exib I Mb

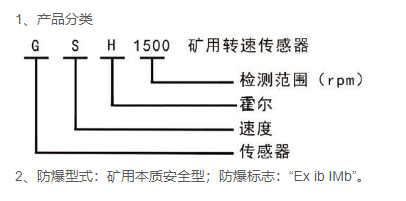

四、型號含義
?
五、外形尺寸、重量及安裝尺寸
a、外形尺寸（長×外徑）：100 mm×22 mm；
b、重量：約0.5kg；
c、安裝尺寸：固定螺絲：1/116×10

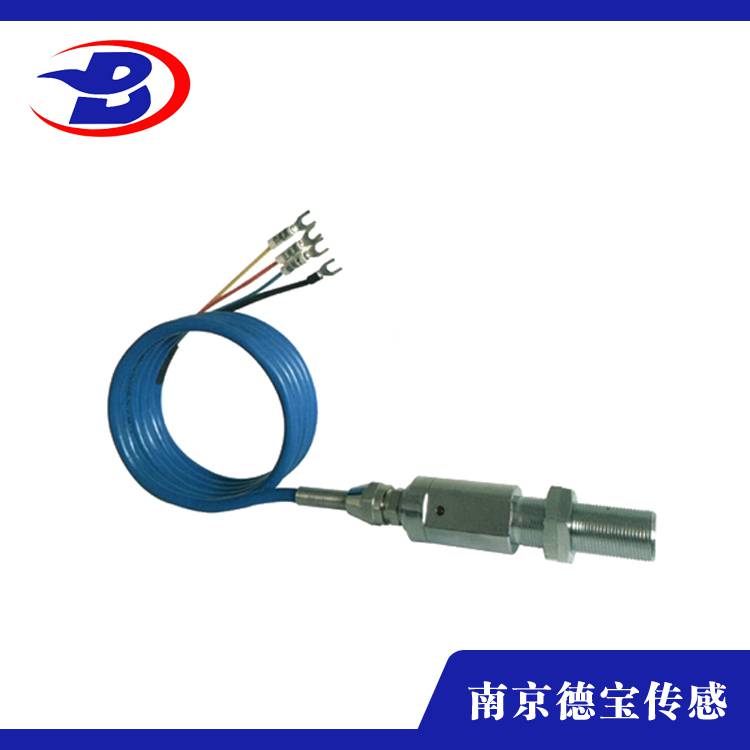

六、外形圖
七、結構特征
速度傳感器由外殼、固定螺桿及螺母組成（見圖一外形圖）。
八、工作原理
本傳感器把磁信號轉換成電信號，送入PLC或單片機計算機處理，進行速度顯示、并輸出相應的頻率信號。
九、技術指標
a、額定工作電壓：DC12V、24V
b、工作電流：≤40mA； （工作電流小于50mA由二次儀表或開關電源供給）；
c、測速范圍： (0～5000)r/min；
d、測量誤差： ±3% FS；
e、一路頻率信號輸出：(O~ 100)Hz，低電平不大于0.5/，高電平不小于7 V（拉出電流2mA）；
f、功能：將轉速轉換為頻率信號輸出給上級設備；
g、頻率響應范圍：20Hz-5KHz；
h、輸出特性：傳感器輸出波形為占空比約5 0 070的方波脈沖，脈沖幅值(fout)：低電平小于0.7V，高電平(RL=10KQ)大于等于9 0070電源電壓，其末級輸出電路如圖二所示，輸出波形如圖三所示。
十、測量原理
測量原理 f=（f為輸出頻率信號Hz.n為被測對象齒數、r為被測對象轉速r/min）
當被測對象齒數為60個時，輸出頻率信號等于被測對象轉速
十一、安裝與調試：
a、傳感器由M16×1螺紋定位，安裝要求如圖四所示；
b、接線導線輸出色標：電源V+-紅（白），信號fout-蘭（綠）地-黃（黑）屏蔽地-金屬屏蔽網；
c、傳感器出廠前已做相關調試工作，使用過程中，如需詳細的調試配置，請及時與我公司聯系o
十二、注意事項
a、請仔細閱讀本說明書，并保存好以便參考；
b、遵循本產品上標示的所有警告指示；
c、本產品系精密儀器，嚴禁尚試自行維修本產品；
d、不得更改產品本安電路中元器件的型號、規格及其參數。
十三、故障分析與排除
|
序號 |
常見故障 |
原因分析 |
排除方法 |
備注 |
|
1 |
無信號輸出 |
電源故障連接電纜接觸不好 |
檢查電源電路檢查電纜并修復 |
|
|
2 |
機器正常運轉后， 速度傳感器上的速度燈不亮 |
傳感器電路損壞， 齒輪與傳感器距離太遠 |
更換傳感器，調整傳感器位置 |
|
|
3 |
轉速傳感器顯示不正常 |
轉速傳感器損壞 |
更換轉速傳感器 |
十四、保養、維護
a、使用時，必須人員負責該產品的日常維護和保養；
b、維護人員必須認真閱讀《使用說明書》，熟悉該設備的內、外結構及電路原理；
c、維護及保養人員應經常檢查該設備各電路連接是否可靠。
十五、維修
設備出現故障時，如按常規處理，無法解決。請不要自行打開維修，并及時與我公司聯系。
十六、質量保證
轉速傳感器自制造廠發貨之日起一年內，當用戶按說明書正確使用的情況下發生故障，制造廠免費維修或更換。
